圓形冷卻塔工作原理及安裝須知

圓形冷卻塔工作原理及安裝須知

一、圓形冷卻塔工作原理

圓形冷卻塔選用逆流式氣熱交換技能。主體選用全鋼結構，玻璃鋼板護圍，塔體設檢修扶梯供塔頂設備的正常維護操持。填料選用優異的改性PVC斜梯波片，以擴散淋水面積；通過旋轉布水或管式布水方式，完成布水均勻，增強冷卻效果。其形狀為“圓形”故名為圓形冷卻塔。圓形逆流式冷卻塔的工作進程為例：熱水自立機房通過水泵以必定的壓力通過管道、橫喉、曲喉、基地喉將循環水壓至冷卻塔的播水體系內，通過播水管上的小孔將水均勻地播灑在填料上面；枯燥的低晗值的空氣在風機的效果下由底部入風網進入塔內，熱水流經填料外表時構成水膜和空氣進行熱交換，高濕度高晗值的熱風從頂部抽出，冷卻水滴入底盆內，經出水管流入主機。

一般情況下，進入塔內的空氣、枯燥低濕球溫度的空氣，水和空氣之間明顯存在著水分子的濃度差和動能壓力差，當風機運行時，塔內靜壓的效果下，水分子不時地向空氣中蒸騰，變成水蒸氣分子，剩下的水分子的均勻動能便會下降，從而使循環水的溫度下降。從以上分析能夠看出，蒸騰降溫與空氣的溫度（一般說的干球溫度）低于或高于水溫無關，只需水分子能不時地向空氣中蒸騰，水溫就會下降。但是水向空氣中的蒸騰不會無休止地進行下去。當與水觸摸的空氣不飽滿時，水分子不時地向空氣中蒸騰，但當水氣觸摸面上的空氣到達飽滿時，水分子就蒸騰不出去，而是處于一種動平衡狀況。蒸騰進來的水分子數量等于從空氣中返回到水中的水分子的數量，水溫堅持不變。由此能夠看出，與水觸摸的空氣越枯燥，蒸騰就越簡單進行，水溫就簡單下降。

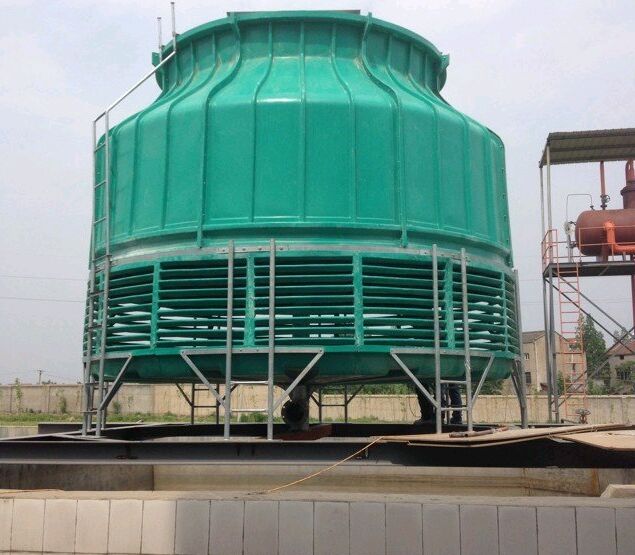

河北華盛節能設備有限公司圓形冷卻塔成功案例圖：

二、圓形冷卻塔安裝場地

1、地面承載：參考冷卻塔之運行重量以及安全系數，校核安裝地基承載能力。

2、環境條件

1）冷卻塔與平行建筑物之間最短距離為S；

2）兩臺冷卻塔并在一起的最短距離亦為S；

3）避免安裝在煙塵多、有熱源，有異物墜落的場所；

4）不適宜安裝在有腐蝕性氣體存在的地方；

5）冷卻塔安裝位置必須預留空間，以便配置管道。

三、圓形冷卻塔安裝要領

1、圓形冷卻塔基礎需按說明書要求之尺寸做妥，且基礎之公差為±3mm。

2、如用地腳螺栓連接，地腳螺栓應擰緊；

3、圓形冷卻塔塔體一般不準用氣焊、電焊，防止火災；若必須則應按消防規則進行；

4、配管

1）配管大小選擇應按照冷卻塔之接管尺寸，過大浪費材料，過小增加能耗；

2）水泵P以及出水管安裝高度最大標高H應低于正常運行中水盆水位高度。
