何為優(yōu)質(zhì)的玻璃鋼冷卻塔，優(yōu)質(zhì)的玻璃鋼冷卻塔在生產(chǎn)時是十分嚴(yán)格的要求，必須細(xì)心做好每一步！首先，河北華盛節(jié)能設(shè)備有限公司技術(shù)人員來說說對冷卻塔在質(zhì)量上是如何做到質(zhì)量層層把關(guān)的：

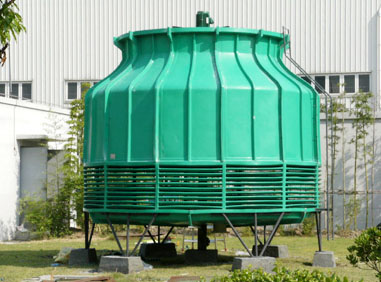

    在對熱力性能、噪聲、耗電比、漂水率、構(gòu)造（直徑、氣流、風(fēng)機(jī)）力學(xué)功能、阻燃功能、填料等諸項目標(biāo)嚴(yán)厲規(guī)劃后，通常玻璃鋼冷卻塔可用手糊技術(shù)制作（玻纖布、氈鋪設(shè)與后續(xù)噴射設(shè)備聯(lián)系），其中殼體制作方法及其他容器相似，可采用翻邊的地方加螺栓。玻璃鋼冷卻塔

1、玻璃鋼件成型工藝環(huán)境條件

      成型時要求室溫大于15℃，相對濕度小于80%。

2、外觀質(zhì)量

      塔體外表面應(yīng)有均勻膠衣層，其平均厚度不大于0.5mm，表面應(yīng)光滑無裂紋，色調(diào)均勻。玻璃鋼塔體外表面的氣泡和缺損允許修補(bǔ)，但應(yīng)保持色調(diào)一致。修補(bǔ)后塔體外表面上直徑3—5mm，氣泡在1m2       內(nèi)不允許超過3個。 塔體內(nèi)外表為富樹脂層。塔體邊際規(guī)整、厚度均勻、無分層，加工斷面應(yīng)加封樹脂。

3、樹脂含量

      塔體的樹脂含量（不計膠衣層和富樹脂層）控制在45%—55%，富樹脂層的樹脂含量在70%以上；噴射成型部分在65%以上；陰模對壓成型玻璃鋼風(fēng)機(jī)葉片的樹脂含量控制在43%—50%。

      不飽和聚酯樹脂玻璃鋼的固化度要求不小于80%，環(huán)氧樹脂玻璃鋼的固化要求不小于90%。

5、玻璃鋼彎曲強(qiáng)度

      不飽和聚酯樹脂玻璃鋼的彎曲強(qiáng)度不低于147MPa（1500kgf/cm2），環(huán)氧樹脂玻璃鋼的彎曲強(qiáng)度不低于196MPa（2000 kgf/cm2）。

6、阻燃性能

      對有阻燃要求的冷卻塔，塔體使用阻燃樹脂，其氧指數(shù)不小于26。

7、風(fēng)機(jī)

      風(fēng)機(jī)特性參數(shù)應(yīng)符合設(shè)計工況要求，其主要配件（如電機(jī)、減速器等）應(yīng)符合有關(guān)技術(shù)規(guī)定。

8、風(fēng)機(jī)葉片

      金屬風(fēng)機(jī)葉片外表應(yīng)光亮，無裂紋、缺口、毛刺等缺點(diǎn)。玻璃鋼風(fēng)機(jī)葉片外表應(yīng)光亮，各截面過渡均勻，外表可見氣泡直徑不大于3mm，展向每100mm區(qū)域內(nèi)，氣泡數(shù)不超越3個。連接時要注意部分贈強(qiáng)。

塔體外表應(yīng)有膠衣層、鋪外表氈、避免龜裂（膠衣均勻平坦，不宜過厚），對力學(xué)性能和阻燃性能均有需求，在有關(guān)國家標(biāo)準(zhǔn)中，對玻璃鋼冷卻塔的材料、原料、實(shí)驗辦法、查驗規(guī)矩均有詳細(xì)具體規(guī)定.

本文地址: http://zgdubon.cn/news/260.html
