圓形玻璃鋼冷卻塔部件及主要結構說明

作者：hengke來源：河北華盛節能設備有限公司時間：2018-10-11 04:14 訪問量：次

描述：圓形玻璃鋼冷卻塔采用逆流式氣熱交換技術。主體采用全鋼結構，玻璃鋼板護圍，塔體設檢修扶梯供塔頂設備的正常維護管理。填料采用優質的改性PVC斜梯波片，以擴散淋水面積；通過旋轉布水或管式布水方式，實現布水均勻，增強冷卻效果。我廠曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便。

圓形玻璃鋼冷卻塔部件及主要結構說明

一、圓形玻璃鋼冷卻塔部件說明

圓形玻璃鋼冷卻塔采用逆流式氣熱交換技術。主體采用全鋼結構，玻璃鋼板護圍，塔體設檢修扶梯供塔頂設備的正常維護管理。填料采用優質的改性PVC斜梯波片，以擴散淋水面積；通過旋轉布水或管式布水方式，實現布水均勻，增強冷卻效果。我廠曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便。

1、玻璃鋼部件：由耐溫、耐老化、抗水性的聚脂樹脂制作而成，表面采用膠衣樹脂，具有耐老化、耐腐蝕、鮮艷光潔、不腿色等特點。

2、風機：可根據用戶要求可配用鋁合金和玻璃鋼風機中的其一，兩者都具有塔機匹配合理、風量大、噪聲低等特點

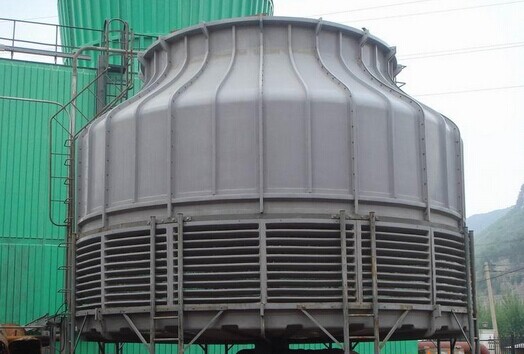

河北華盛節能設備有限公司圓形玻璃鋼冷卻塔成功案例圖：

3、電機：采用戶外冷卻塔專用電機、減速機。具有運轉平穩、能耗低、壽命長、噪聲低、耐溫高等特點。?

4、布水系統：可根據用戶要求采用旋轉布水器或管式配水布水系統。冷卻塔布水系統具有配水均勻，供水壓力低，維修方便等特點。

5、斜梯波填料：該波型填料具有散熱面積大、水的再分布均勻、耐溫差變化大、風阻小、浸水增油性能好和水垢附著差等特點。其性能完全符合能源部NDGJ88-99“冷卻塔塑料淋水填料技術規定”。

6、鋼結構：采用先進的良流線技術加工，防腐采用熱鍍鋅工藝，外加二道防腐漆，防腐蝕能力特別強。

7、集水型系列冷卻塔的集水斗容量大，并裝有手動、自動補水裝置和排污、溢流管，無需另行設計水池。

8、無底盤型系列冷卻塔則具有造價低，重量輕、風阻小、穩定性好等特點。

9、靜音型系列冷卻塔采用獨特而先進的消聲技術，居國內領先地位。

10、塔體具有良好的穩定性和強度，能承受地震裂度8級，12級臺風。

二、圓形玻璃鋼冷卻塔主要結構說明

1.鋼結構件: 本系列冷卻塔選用防腐規劃，內部結構很多選用復合材料替代鐵件，使內部結構無腐蝕件，設備壽數大大延伸。省去了必要的修理費用，直接下降企業本錢。塔內鋼件部分為電機支架，其防腐問題是整塔質量保證的一個重要環節，本廠為保證質量，一切出廠鋼質構件均選用鍍鋅進行防腐處理。

2.冷卻塔殼體：選用玻璃鋼殼體，產品光澤靚麗，含膠量大。

3.旋轉布水器：選用旋轉布水器散布配水，配水系統具有防阻塞功能。此形式布水均勻，散熱功率高。

4．灑水管：我公司研發的特殊規劃的孔徑和視點，使內部具有防阻塞功能。選用高強度耐候PVC原料加工制做而成，耐溫到達70℃。

5.散熱填料：填料是冷卻塔最重要的部分，它的功率凹凸，取決于冷卻水與空氣在填猜中充沛觸摸的程度。選用我公司最新研發的多折紋小波填料，原料為改性PVC全新材料，耐溫到達60℃。對水的再分配才能大、阻力小，熱力功能好。使空氣能迅速帶走水中的熱量，特別的填料流道，使水流在填料外表能構成大面積的活動水膜，延伸了水在填料里的冷卻時刻，提高了水冷卻作用。具有風阻系數小、抗老化、不易變形等長處。

6.爬梯、護欄：冷卻塔裝置有爬梯、護欄，便于日常查看、修理。

以上是河北華盛節能設備有限公司專業技術人員為您詳解的圓形玻璃鋼冷卻塔部件及主要結構說明，希望對您有所幫助，如果您有這方面的需求請聯系我們或來直接廠參觀訂購，總經理及全體員工熱忱歡迎您的到來！
