上海圓形逆流式冷卻塔產品特點及組成結構

上海圓形逆流式冷卻塔產品特點及組成結構

一、上海圓形逆流式冷卻塔產品特點

◆上海圓形逆流式冷卻塔,采用“瓶”形設計,風阻最小。整塔結構輕盈精巧、組裝方便、堅固耐用、冷卻效果好

◆圓形逆流式冷卻塔體由優質玻璃鋼制作而成,表面膠衣采用進口原料,其色種內含光穩定劑,具有色澤均勻鮮艷,抗紫外線照射,可保持常年不老化、不褪色。

◆傳動部件采用逆流式冷卻塔專用電機和風機。具有塔機匹配合理、運轉平穩、能耗低、風量大、噪聲小等特點。

◆布水裝置由尼龍布水器、玻璃鋼布水管及鑄銅內芯組成,通過水的反沖力,自動旋轉布水。該布水裝置所需水壓低、壓頭損失小、配水均勻。

◆填料經過西安熱工所測試,具有冷效高、壽命長、水的再分布均勻、親水性好、風阻小、耐高溫等特點。

◆鋼制構件采用先進的熱浸鍍鋅工藝,外涂高性能防腐油漆,能確保其使用壽命。

◆逆流式冷卻塔底盤可作集水盤用,并配有自動補水、手動補水、溢流、排污等裝置,可作閉式循環水池使用,無需另設水池。

◆靜音型系列冷卻塔采用獨特的降噪技術,噪音指標遠低于國家標準中的規定值。

◆圓形逆流式冷卻塔具有良好的穩定性和強度,能承受里氏8級地震和12級臺風的襲擊。

河北華盛節能設備有限公司上海圓形逆流式冷卻塔組成結構：

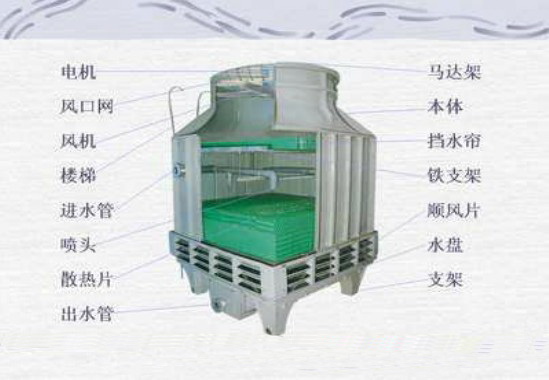

二、上海圓形逆流式玻璃鋼冷卻塔組成結構：

圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。我廠曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便.

主要用途：

1.DBNL3系列低噪聲型玻璃鋼冷卻塔——適用于水溫降3—8度的空調制冷機組等一般冷卻場合。

2.CDBNL3系列超低噪聲型玻璃鋼冷卻塔——適用于對噪聲要求更嚴的賓館、醫院、公用建筑及距居民區較近的場合。

3.GBNL3 系列中高溫工業型玻璃鋼冷卻塔 ——適用于水溫降10-25度工業用水循環冷卻系統。

結構特征:

1.塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。

2.填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好。

3.旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。

4.風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。

5.電機：由清華大學電機系在Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。

6.減速裝置：采用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。

7.吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的屏蔽，并在上下兩部裝有吸聲柵，以達到最大的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口屏蔽及吸聲柵，降低了風機及電機傳出來的噪聲。

8.進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。

9.支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。
